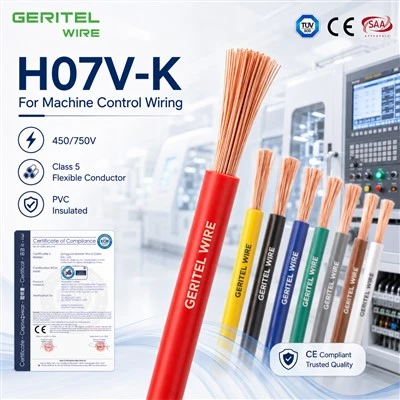

H07V-K 25mm2 cable

محصول واقعی شات

25 sq mm H07V-K wire

سیم مسی 25 میلی متر مربعی انعطاف پذیر برای اتصالات تجهیزات الکتریکی محافظت شده

تجهیزات صنعتی و کابینت‌های توزیع ممکن است به هادی‌های تک هسته‌ای سنگین‌تر- نیاز داشته باشند در حالی که هنوز از انعطاف‌پذیری در حین نصب بهره می‌برند. H07V-K می تواند به عنوانسیم برق تجهیزات 25 میلی متر مربعبرای مدارهای داخلی محافظت شده مناسب بین دستگاه های سوئیچینگ، پایانه ها و قطعات برق. ساختار کلاس 5 آن را نیز به عنوان کابل انعطاف پذیر کابینت توزیع که در آن نصاب ها به خمش راحت تری نسبت به هادی های رشته ای سفت و سخت نیاز دارند، مفید می کند. GERITEL WIRE می تواند از انتخاب رنگ، شناسایی چاپی، بسته بندی صادرات و بررسی اسناد فنی برای پروژه های OEM پشتیبانی کند. هنگامی که به عنوان سیم اتصال ترمینال صنعتی مشخص می شود، طراح باید ظرفیت فعلی، محدوده حفره یا ترمینال، دمای محفظه و استانداردهای تجهیزات قابل اجرا را تأیید کند.

مشخصات محصول

2491X H07V-K 25mm2 cable

برنامه های کاربردی

سیم کشی پانل پی وی سی برای استفاده در کنترل سوئیچ، رله و پانل های ابزار دقیق تابلو برق و برای اهدافی مانند اتصالات داخلی در تجهیزات یکسو کننده، استارت موتور و کنترلر.

مشخصات
رتبه بندی ولتاژ Uo/U	H05V-K:300/500V H07V-K:450/750V
درجه بندی دما	ثابت: -30 درجه تا +70 درجه خمیده: -5 درجه تا +70 درجه
حداقل شعاع خمشی	ثابت: 6 x قطر کلی
هادی	هادی مسی انعطاف پذیر کلاس 5
عایق	پی وی سی (پلی وینیل کلراید)
رنگ عایق	قرمز، سیاه، آبی، نارنجی، زرد، سفید، سبز/زرد، بنفش، صورتی، خاکستری، قهوه ای
استانداردها	EN 50525-2-31,EN 60228 بازدارنده شعله طبق IEC/EN 60332-1-2 مقاوم در برابر اشعه ماوراء بنفش

ابعاد

مساحت مقطع اسمی میلی متر مربع

	قطر کلی اسمی میلی متر مربع	وزن اسمی کیلوگرم بر کیلومتر
	قطر کلی اسمی میلی متر مربع	وزن اسمی کیلوگرم بر کیلومتر
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

هادی ها

صلیب اسمی بخشمنطقه ال میلی متر مربع	حداکثر قطر سیم ها در هادی میلی متر	حداکثر مقاومت هادی در 20 درجه اهم / کیلومتر
صلیب اسمی بخشمنطقه ال میلی متر مربع	حداکثر قطر سیم ها در هادی میلی متر	سیم های ساده
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ویژگی های الکتریکی

صلیب اسمی منطقه انتخابی میلی متر مربع	روش مرجع الف (محصور در مجرای حرارتی دیوار عایق و غیره) آمپر		روش مرجع ب (محصور در کانال در دیوار یا داخل ترانکینگ و غیره) آمپر		روش مرجع ج (کلیپ شده مستقیم) آمپر		روش مرجع F (در سینی کابل هوای آزاد یا سوراخ دار و غیره افقی یا عمودی و غیره) آمپر
							لمس کردن			با فاصله یک قطر
							لمس کردن			2 کابل تک فاز-ACor DC فاز یا سه کابل سه فاز-فاز AC
	2 کابل تک فاز- Acor DC	3 یا 4 کابل سه فاز- AC	2 کابل تک فاز- Acor DC	3 یا 4 کابل سه فاز- AC	2 کابل تک فاز- AC یا DC	3 یا 4کابل ها سه-فاز AC	2 کابل تک فاز AC یا DCتخت	3 کابل سه فاز- ACflat	3 کابل سه فاز- ACtrefoil	افقی	عمودی
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

گواهینامه ها

2491X 25mm2 cable

H07VK 25mm2 wire

بسته بندی

رول

قرقره پلاستیکی

قرقره چوبی کوچک

برنامه

پنل کنترل صنعتی

اتصال برق انرژی های تجدیدپذیر

سیم کشی تابلو برق

مورد

ارتقاء سوئیچ برد فرودگاه آدلاید

توزیع برق اصلی تابلو برق صنعتی

تعویض کابل انعطاف پذیر تابلوی اصلی
