همانطور که اتوماسیون، رباتیک، و سیستمهای سیگنال با سرعت بالا به تکامل خود ادامه میدهند،کابل انعطاف پذیر چند هسته ایطرح ها به طور فزاینده ای برای انتقال نیرو، سیگنال های کنترلی و داده ها در یک مجموعه کابل استفاده می شوند. در حالی که این ادغام کارایی نصب و استفاده از فضا را بهبود می بخشد، یک چالش فنی کلیدی را نیز معرفی می کند:تداخل بین هسته های مجاور.
تداخل می تواند کیفیت سیگنال را کاهش دهد، باعث خطاهای داده شود و قابلیت اطمینان سیستم را به خطر بیاندازد-به ویژه در برنامه هایی که شامل سیگنال های کنترلی با فرکانس بالا یا سطح پایین{2}} می شوند. این مقاله دلایل اصلی تداخل در یک را توضیح می دهدکابل انعطاف پذیر، روش های مهندسی مورد استفاده برای کنترل آن و نحوه انتخاب کابل مناسب برای کاربردهای خاص.

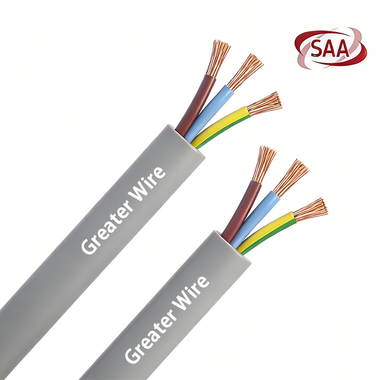

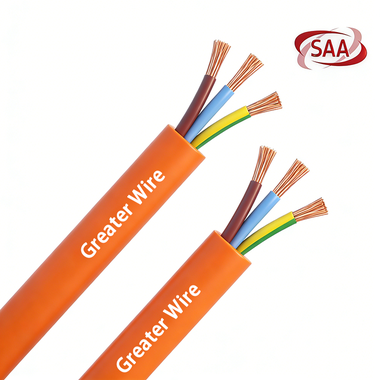

درک Crosstalk درکابل های انعطاف پذیر
Crosstalk به اتصال الکترومغناطیسی ناخواسته بین هادی های مجاور در یک کابل اشاره دارد. به طور معمول به دو شکل رخ می دهد:
کوپلینگ خازنی، ناشی از میدان های الکتریکی بین هادی ها است
جفت القایی، ناشی از تغییر میدان های مغناطیسی است
در یک کابل انعطاف پذیر چند هسته ای، حرکت و خم شدن مکرر می تواند فاصله هادی را کمی تغییر دهد و اگر کابل به درستی طراحی نشده باشد، خطر تداخل را افزایش می دهد.
اهمیت کنترل تداخل در کابلهای انعطافپذیر چند هستهای{{0}
کنترل تداخل موثر برای برنامه هایی که در آن ها:
دقت سیگنال ضروری است
دستورات کنترل باید به طور قابل اعتماد منتقل شوند
چندین نوع سیگنال همزمان در یک کابل وجود دارد
بدون کنترل مناسب، حتی تداخل جزئی می تواند منجر به رفتار سیستم ناپایدار شود.
چیدمان هادی و تکنیک های پیچش
ساختارهای جفت پیچ خورده
چرخاندن جفت هادی به خنثی کردن میدان های الکترومغناطیسی کمک می کند.
مزایا:
کوپلینگ خازنی و القایی را کاهش می دهد
ایمنی در برابر صدا را بهبود می بخشد
برنامه های کاربردی:
سیگنال های رمزگذار
خطوط ارتباطی صنعتی
طراحی جفت پیچ خورده یکی از موثرترین روش های کنترل تداخل در کابل انعطاف پذیر است.
فاصله هسته کنترل شده
حفظ فاصله ثابت بین هسته ها، تعامل میدان الکتریکی را به حداقل می رساند.
اقدامات طراحی:
بندکشی دقیق
استفاده از پرکننده ها یا جداکننده ها
هندسه پایدار به ویژه در کاربردهای دینامیکی مهم است.
روش های محافظ
محافظ انفرادی هسته یا جفت
هر هسته یا جفت سیگنال می تواند به طور مستقل محافظت شود.
مزایا:
حداکثر انزوا بین سیگنال ها
ایده آل برای انواع سیگنال مختلط
برنامه های کاربردی:
انتقال داده با فرکانس بالا-
سیگنال های آنالوگ حساس
محافظ کلی
یک فویل کلی یا سپر بافته از تمام هسته ها به طور جمعی محافظت می کند.
مزایا:
مقرون به صرفه-
در برابر EMI خارجی محافظت می کند
محدودیت ها:
برای تداخل داخلی کمتر از محافظ فردی موثر است
سازه های محافظ ترکیبی
حفاظ فویل + قیطان با فرکانس بالا-و حفاظت مکانیکی ترکیب میشود.
این رویکرد در طرحهای کابلهای انعطافپذیر{0} با کارایی بالا رایج است.
انتخاب مواد عایق
عایق پایین-دی الکتریک
مواد عایق با ثابت دی الکتریک کم، کوپلینگ خازنی را کاهش می دهند.
مواد رایج:
پلی اتیلن و پلی اتیلن فوم شده
TPE و ترکیبات الاستومری
این مواد به ویژه در برنامههای کاربردی کابلهای انعطافپذیر با فرکانس بالا-کارآمد هستند.
عملکرد دی الکتریک پایدار تحت حرکت
عایق انعطاف پذیر باید خواص الکتریکی را در طول خمش مکرر حفظ کند تا از تغییرات تداخلی جلوگیری کند.
جداسازی انواع سیگنال در کابل
در کابلهای انعطافپذیر چند هستهای که سیگنالهای مختلط را حمل میکنند:
هسته های قدرت و سیگنال باید از نظر فیزیکی از هم جدا شوند
سیگنال های حساس باید در مرکز کابل قرار گیرند
هسته های برق باید به طور متقارن در اطراف آنها چیده شوند
این استراتژی ساختاری به طور قابل توجهی تداخل را کاهش می دهد.
هندسه کابل و پایداری مکانیکی
ساختار کابل متقارن و گرد تضمین می کند:
توزیع تنش یکنواخت
موقعیت هادی پایدار در حین حرکت
پایداری مکانیکی به طور مستقیم به کنترل تداخل مداوم کمک می کند.
سناریوهای کاربردی معمولی
اتوماسیون صنعتی و رباتیک
کابلهای انعطافپذیر چند هستهای سیگنالهای قدرت، کنترل و بازخورد را در سیستمهای متحرک حمل میکنند.
سیستم های زنجیره ای دراگ
حرکت پیوسته نیاز به هندسه هادی پایدار و محافظ دارد.
بینایی ماشین و حسگرها
خطوط داده با فرکانس بالا-به کنترل دقیق تداخل نیاز دارند.
تجهیزات پزشکی
انتقال سیگنال کم صدای-برای تشخیص دقیق ضروری است.
مناطق و استانداردهای قابل اجرا
اروپا
تقاضای بالا برای راهحلهای کابل انعطافپذیر{0}}تقاطع پایین
انطباق با استانداردهای IEC و EN
آمریکای شمالی
تاکید بر یکپارچگی سیگنال در سیستم های صنعتی و داده
آسیا{0}}اقیانوسیه
رشد سریع در اتوماسیون و تولید الکترونیک
چگونه باید حق را انتخاب کردکابل انعطاف پذیر?
برای کنترل موثر تداخل، مشتریان باید موارد زیر را در نظر بگیرند:
انواع سیگنال و فرکانس
نیاز به محافظ جفت پیچ خورده یا فردی
شرایط حرکت (ایستا در مقابل حرکت پیوسته)
عوامل محیطی
استانداردهای منطقه ای قابل اجرا
انتخاب یک کابل انعطافپذیر که بهطور خاص برای یکپارچگی سیگنال طراحی شده است، خطرات و هزینههای نگهداری طولانیمدت-را کاهش میدهد.
کنترل تداخل در یک-چند هسته ایکابل انعطاف پذیراز طریق:
آرایش هادی بهینه شده
طراحی جفت پیچ خورده
استراتژی های محافظ موثر
مواد عایق مناسب
ساختار مکانیکی پایدار
مناطق قابل اجرا
اروپا
آمریکای شمالی
آسیا{0}}بازارهای جهانی و اقیانوس آرام
توصیه
لطفاً کابلهای انعطافپذیر چند هستهای را بر اساس حساسیت سیگنال، فرکانس، الزامات حرکت، و استانداردهای منطقهای انتخاب کنید تا از عملکرد قابل اعتماد در سیستمهای پیچیده اطمینان حاصل کنید.
