انتخاب نوع مناسب سیم برای ایمنی ، اقتصاد و عملکرد طولانی مدت سیستم قدرت بسیار مهم است. سیم Thhn و Romex (همچنین به عنوان کابل NM یا کابل NM-B نیز شناخته می شود) دو نوع سیم مشترک در آمریکای شمالی هستند که تفاوت های زیادی در ساختار ، استفاده ، مشخصات و عملکرد دارند.
1 ، تفاوت در تعریف اساسی و ساخت
1. سیم(روکش نایلون مقاوم در برابر گرما ترموپلاستیک)
thhn مخفف نایلون مقاوم در برابر حرارت زیاد ترموپلاستیک است که به زبان انگلیسی پوشیده شده است ، به معنای واقعی کلمه به عنوان "سیم نایلون نایلون مقاوم در برابر حرارت بالا ترموپلاستیک" ترجمه شده است. این نوع سیم به طور کلی یک ساختار هسته ای واحد است ، با هادی های مس یا آلومینیومی ، در عایق PVC و غلاف نایلون پیچیده شده و از مقاومت در برابر حرارت و مقاومت مکانیکی خوبی برخوردار است.

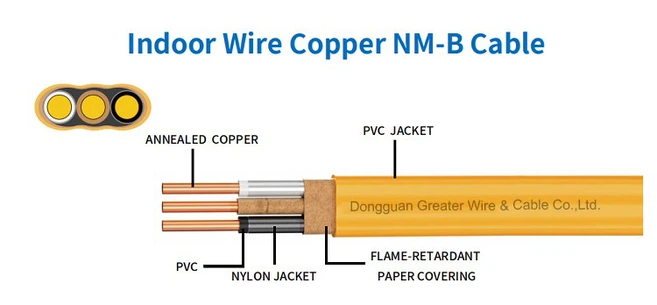

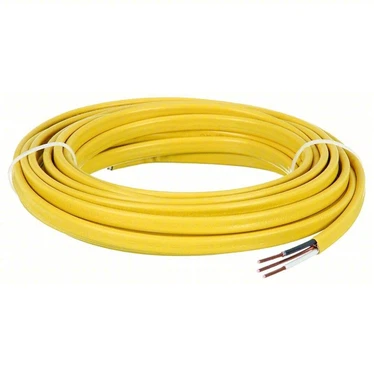

2. سیم(کابل NM یا سیم NM-B ، کابل چاشنی غیر فلزی)
رمکس یک علامت تجاری ثبت شده از شرکت Southwire در ایالات متحده است که اساساً به کابل NM (کابل غلاف غیر فلزی) اشاره دارد. رومکس یک کابل چند هسته ای است که حاوی دو یا چند سیم عایق و یک سیم زمینی لخت است که در یک غلاف غیر فلزی PVC پیچیده شده است. این محصول اصلی برای سیم کشی مسکونی است.
2 ، مقایسه ترکیب ساختاری بین سیم THHN و سیم رومکس
| مورد را مقایسه کنید | سیم | سیم Romex (کابل NM یا کابل NM-B) |
| ماده هادی | مس مس یا آلومینیوم | مس |
| ماده عایق | PVC+غلاف نایلونی | داخلی با سیم نایلون PVC+عایق بندی شده ، در خارج با غلاف PVC انتگرال پوشانده شده است |
| نوع غلاف | بدون غلاف محافظ کلی (فقط در نایلون پیچیده شده است) | غلاف کلی پی وی سی همه هادی ها را می بندد |
| تعداد سیم | یک هسته | چند هسته (معمولاً 2 یا 3 سیم عایق+سیم زمینی لخت) |
| سبک ساختاری | سیم تک هسته | سیم چندگانه |
3 ، مقایسه سناریوهای قابل اجرا
سیم Thhn و Romex نیز در سناریوهای استفاده از آنها تفاوت های معنی داری دارند.
1. برنامه های معمولی ازسیم:
سیستم توزیع انرژی صنعتی
سیم کشی برق ساختمان تجاری
EMT ، PVC ، نخ سیم در لوله های فلزی
سیم کشی داخلی کابینت کنترل
2. برنامه های معمولی سیم Romex (سیم NM یا سیم NM-B):
سیم کشی ثابت داخلی ساختمانهای مسکونی
استفاده از مجرای در دیوارهای چوبی ، سقف ها و کف (بدون مجرای فلزی مورد نیاز است)
اتصال بین سوکت های برقی و سوئیچ ها
4 ، مقایسه پارامترهای عملکرد الکتریکی بین سیم thhn وسیم
| مورد پارامتری | کابل تان | سیم Romex (کابل NM یا کابل NM-B) |
| ولتاژ دارای امتیاز | 600V | 600V |
| عملکرد مقاومت در برابر گرما | حداکثر 90 درجه سانتیگراد در محیط خشک ، 75 درجه سانتیگراد در محیط مرطوب | 90 درجه سانتیگراد در یک محیط خشک ، اما در یک محیط 60 درجه C استفاده می شود |
| عقب ماندگی شعله | خوب (غلاف نایلون دارای عقب ماندگی شعله است) | خوب ، غلافهای PvC مقاومت خاصی در برابر شعله های آتش دارند |
| عملکرد ضد آب | در محیط های مرطوب قابل استفاده است (به لوله نیاز دارد) | برای محیط های مرطوب مناسب نیست |
| انعطاف پذیری نصب | باید در رابطه با لوله های فلزی یا PVC استفاده شود | می توان مستقیماً بدون نیاز به لوله ها قرار داد |
5 ، مقایسه ساخت و ساز و نصب
| ویژگی های نصب | سیم | سیم Romex (کابل NM یا کابل NM-B) |
| آیا نیاز به پوشیدن لوله دارد | بله | هیچ |
| پیچیدگی نصب | نیاز به طراحی خطوط لوله ، نصب پیچیده است | نصب آسان |
| انعطاف پذیری | یک خط انعطاف پذیر ، آسان برای ورود به جعبه های برقی | ساختار کابل کلی ، کمی سخت اما آسان برای مدیریت |
| دید | نامرئی در داخل لوله ، نمودار الکتریکی مورد نیاز است | سیم کشی پاک و بصری برای عیب یابی آسان |
6 ، مقایسه ایمنی و دوام
| عوامل ایمنی/دوام | کابل تان | سیم رمکس (سیم NM یا سیم NM-B) |
| قابلیت حفاظت مکانیکی | با تکیه بر مجرای ، بسیار قوی | به طور کلی ، غلاف محافظ محدود است |
| مقاومت در برابر رطوبت/مقاومت در برابر خوردگی | قوی ، مناسب برای محیط های زیرزمینی یا مرطوب (با مجرای) | ضعیف ، برای استفاده در محیط های مرطوب یا در فضای باز توصیه نمی شود |
| مقاومت پیری | عالی ، غلاف نایلون محافظت بیشتری را ارائه می دهد | به طور کلی ، قرار گرفتن در معرض طولانی مدت مستعد پیری است |
| ایمنی آتش نشانی | نایلون زیاد ، دارای عقب ماندگی شعله است | به طور کلی ، جلوگیری از اضافه بار کابل یا مدار کوتاه لازم است |
7 ، خلاصه مزایا و مضرات سیم Thhn و سیم رومکس
مزایا و مضراتکابل تان
مزیت:
مقاومت زیاد در برابر حرارت و مقاومت در برابر خوردگی ؛
عملکرد امنیتی قوی ؛
می توان در محیط های مختلف سیم کشی پیچیده استفاده کرد.
مضرات:
نصب به لوله های نخ نیاز دارد که هزینه های نیروی کار را افزایش می دهد.
برای سیم کشی سریع یا سناریوهای نصب آسان مناسب نیست.
مزایا و مضراتسیم
مزیت:
نصب سریع و آسان ؛
کم هزینه ، به ویژه برای پروژه های مسکونی مناسب است.
سیم های یکپارچه چند هسته ای برای مدیریت آسان.
مضرات:
برای محیط های مرطوب ، در معرض یا زیرزمینی مناسب نیست.
عملکرد محافظت از مکانیکی غلاف ضعیف است.
فقط برای صحنه های داخلی خشک مناسب است.
8 ، پیشنهادات استفاده
| قسمت | انواع سیم توصیه شده | دلیل |
| سیم کشی مسکونی | سیم رمکس (سیم NM یا سیم NM-B) | نصب سریع و رعایت مقررات |
| کابل کشی تجاری | کابل thhn + لوله EMT | سطح امنیتی بالا ، ساختار انعطاف پذیر ، سازگار با سیستم های پیچیده |
| محیط مرطوب یا زیرزمینی | سیم thhn + مجرای ضد آب | قادر به رسیدگی به شرایط مرطوب و اطمینان از عملکرد ایمن طولانی مدت |
| اتصال تجهیزات الکتریکی موقت | کابل تان | جدا کردن و استفاده مجدد آسان ، سازگار با جعبه های مختلف توزیع |
سیم های استاندارد آمریکایی با کیفیت بالا را می خواهید؟شرکت سیم و کابل بزرگ Dongguan ، Ltdبشر بهترین انتخاب شماست! ما به عنوان یک تأمین کننده کابل حرفه ای در بازار آمریکای شمالی ، ما {0}} سال تجربه تولید را داریم و از فناوری تولیدی پیشرو در جهان استفاده می کنیم تا اطمینان حاصل شود که کابل ها دارای هدایت برتر ، مقاومت در برابر خوردگی ، مقاومت در برابر دمای بالا و انعطاف پذیری هستند. تمام محصولات ما دارای مجوز UL (UL83 ، UL44 ، UL719 و غیره) هستند ، مطابق با استانداردهای NEC هستند و می توانند به طور گسترده در سیم کشی مسکونی ، امکانات صنعتی ، پروژه های ساختمانی و سیستم های برق مورد استفاده قرار گیرند. عرضه مستقیم کارخانه ، قیمت های رقابتی تر! ما قول تحویل سریع را می دهیم تا به شما در استفاده از فرصت بازار کمک کنیم! برای نمونه ها و نقل قول ها با ما تماس بگیرید!
