نام مناسب کابل دوقلو و ارت چیست؟

در تاسیسات برق و سیم کشی ساختمان، کابل دوقلو و ارت رایج ترین نوع کابل سیم کشی ثابت است. این شامل دو هادی عایق (معمولاً زنده و خنثی) و یک هادی زمین است که در یک غلاف PVC پوشانده شده است. کابل دوقلو و ارت به دلیل ساختار ساده، سهولت نصب و هزینه مناسب، به طور گسترده در سراسر جهان مورد استفاده قرار می گیرد.

با این حال، مناطق مختلف نام های رسمی، کدهای استاندارد و نام گذاری های متفاوتی برای این کابل دارند. این مقاله با عنوان "نام مناسب کابل دوقلو و ارت چیست؟" ، به طور جامع تعیین و استانداردهای جهانی کابل دوقلو و زمین را توضیح می دهد که مناطقی مانند انگلستان، اروپا، ایالات متحده، استرالیا، نیوزیلند، آفریقا و آسیا را پوشش می دهد. نمودار مقایسه ای نیز ارائه شده است تا به برقکاران، خریداران و دانش آموزان کمک کند تا درک واضح تری داشته باشند.

بریتانیا و ایرلند: زادگاه دوقلوها و زمین

در انگلستان و ایرلند،کابل دوقلو و زمینرایج ترین کابل سیم کشی خانگی است که به طور گسترده در روشنایی، پریزهای پریز و لوازم خانگی استفاده می شود.

• نام محاوره ای: دوقلو و زمین (T&E)
• نامگذاری رسمی: 6242Y یا H6242Y
• استاندارد: BS 6004
• ساختار:

1. هادی زنده: قهوه ای (نسخه های قدیمی تر از قرمز استفاده می کردند)
2. هادی خنثی: آبی (نسخه های قدیمی تر از مشکی استفاده می کردند)
3. هادی زمین: مس لخت (در صورت خاتمه باید با عایق سبز/زرد پوشانده شود)
4. غلاف بیرونی: PVC خاکستری

• برنامه های کاربردی رایج

1. مدارهای روشنایی: معمولاً 1.0 میلی متر مربع یا 1.5 میلی متر مربع
2. مدارهای خروجی سوکت: معمولاً 2.5 میلی متر مربع
3. وسایل پرقدرت (مانند اجاق گاز، دوش): 4.0 میلی‌متر مربع یا 6.0 میلی‌متر مربع

• توضیح نامگذاری

1. 6242Y→ "62"=سری کابل سیم کشی ثابت، "4"=هادی های عایق PVC، "2"=دو هسته به علاوه زمین، "Y"=غلاف PVC.
2. H6242Y→ پیشوند "H" مخفف Harmonised است، به این معنی که مطابق با استانداردهای هماهنگ اروپایی است.

اگرچه اکثر برقکاران در بریتانیا به طور معمول "T&E" می گویند، اما نام مناسب در مشخصات، اسناد مناقصه و تجارت بین المللی است.6242Y / H6242Y.

قاره اروپا: NYM-کابل J

در کشورهایی مانند آلمان، فرانسه و هلند معادل دوقلو و زمین استکابل NYM-J. کابل‌های NYM-J گرد (کابل گرد) هستند، مانند کابل‌های 6242Y Twin و Earth بریتانیا مسطح نیستند.

• نام مشترک: NYM-J
• استاندارد: VDE 0250 (استاندارد برق آلمان)
• ساختار:

1. هادی های پی وی سی عایق شده چندگانه (2 هسته ای، 3 هسته ای، 5 هسته ای و غیره)
2. هادی زمین (سبز/زرد)
3. غلاف بیرونی: PVC سفید یا خاکستری

• ویژگی ها

1. گزینه های اصلی بیشتر: محدود به دو هسته به علاوه زمین نیست. موجود در 3 هسته ای، 5 هسته ای یا بیشتر.
2. نصب و راه اندازی: معمولاً در دیوارها، مجراها یا سقف ها نصب می شود.
3. رتبه بندی ولتاژ: معمولا 300/500 ولت.

در حالی که NYM-J همان هدف 6242Y را انجام می دهد، ساختار آن متفاوت است: T&E انگلستان تخت و عمدتاً دو هسته ای است، در حالی که NYM-J گرد است و در طیف وسیع تری از پیکربندی ها ارائه می شود.

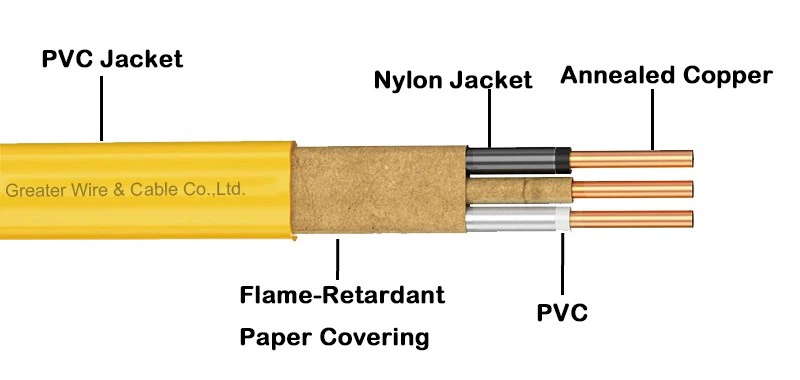

ایالات متحده: NM-B (Romex)

در آمریکای شمالی معادل دوقلو و زمین استNM-B (کابل بدون روکش فلزی، نوع B)، که بیشتر با نام تجاری آن شناخته می شودرومکس.

• نام رسمی: NM-B
• نام محاوره ای: رومکس
• استاندارد: NEC (کد ملی برق)
• ساختار:

1. هادی زمین: مس خالی
2. غلاف بیرونی: PVC، با رنگ های مختلف برای سنج های مختلف

• رنگ غلاف و نقشه برداری سنج

1. غلاف سفید: 14 AWG (مدارهای روشنایی)
2. غلاف زرد: 12 AWG (پریزهای سوکت)
3. غلاف نارنجی: 10 AWG (-وسایل برقی)

• ویژگی ها

1. شناسایی آسان: رنگ های غلاف نشان دهنده سیم سنج است.
2. استفاده گسترده: تقریباً تمام نیازهای سیم کشی مسکونی را پوشش می دهد.
3. مقایسه با T&E انگلستان: از نظر ساختاری مشابه است اما از سیستم های نامگذاری و کدگذاری رنگ متفاوتی پیروی می کند.

کانادا: NMD90

در کانادا معادل Twin and Earth (T&E) استNMD90(Non-Metallic Dry 90 درجه)، که گاهی در برخی بازارها با نام‌های تجاری مانند Romex به آن اشاره می‌شود.

• نام رسمی:NMD90
• نام محاوره ای:دوقلو و زمین، رومکس
• استاندارد:CEC (کد برق کانادا)
• ساختار:
• هادی زمین:مس لخت
• غلاف بیرونی:PVC، معمولاً خاکستری یا سفید بسته به گیج
• نقشه رنگ غلاف و گیج:

1. غلاف سفید: 14 AWG (مدارهای روشنایی)
2. غلاف زرد: 12 AWG (پریزهای برق عمومی)
3. غلاف نارنجی: 10 AWG (-وسایل برقی)

• ویژگی ها:

1. شناسایی آسان: رنگ های غلاف نشانگر سیم سنج است
2. مناسب برای محیط های داخلی خشک یا مرطوب

معمولاً در سیم کشی ساختمان های مسکونی و تجاری استفاده می شود، از نظر ساختار شبیه به UK Twin and Earth، اما از استانداردهای کانادایی و کد رنگی پیروی می کند.

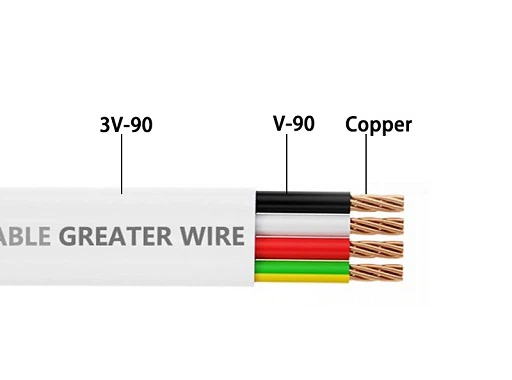

استرالیا و نیوزلند: تخت TPS

در استرالیا و نیوزلند دوقلو و زمین به نام شناخته می شودکابل تخت TPS(روکش ترموپلاستیک).

• نام مشترک: TPS تخت
• استاندارد: AS/NZS 5000
• ساختار:

1. فعال (زنده): قهوه ای (نسخه های قدیمی قرمز)
2. خنثی: آبی (نسخه های قدیمی سیاه)
3. زمین: سبز/زرد
4. غلاف بیرونی: پی وی سی سفید، زرد، بنفش یا آبی

• ویژگی ها

1. ظاهر: بسیار شبیه به T&E انگلستان (مسطح، دوقلو به علاوه زمین).
2. تغییر کد رنگ: از قرمز-سیاه-سبز (قدیمی) تا قهوه‌ای-آبی-سبز/زرد (جدید)، مطابق با استانداردهای IEC.
3. برنامه های کاربردی: روشنایی مسکونی، پریزهای پریز، و{0}}لوازم پر بار.

آفریقا و مناطق منتخب آسیایی

آفریقای جنوبی

• نام مشترک: دوقلو مسطح و زمین
• استاندارد: SANS 1507
• کدهای رنگ: قدیمی‌تر قرمز-سیاه-سبز، در حال انتقال به قهوه‌ای-آبی-سبز/زرد
• کاربرد: سیم کشی خانگی و تجاری

هنگ کنگ و سنگاپور

• نام مشترک: دوقلو و زمین / 6242Y
• استاندارد: BS 6004 (سیستم بریتانیا)
• کاربرد: به دلیل نفوذ تاریخی تقریباً مشابه انگلستان است

مالزی و بخش هایی از هند

• اغلب از BS 6004 یا IEC{1}}از معادل های استاندارد Twin و Earth استفاده کنید
• اصطلاحات T&E نیز معمولاً در تجارت برق درک می شود
• این مناطق عمدتاً از سیستم بریتانیا پیروی می کننددوقلو و زمین (6242Y)به طور گسترده ای شناخته شده است.

تعریف جهانی کابل دوقلو و زمین

از این تحلیل مشخص می شود که:

• دوقلو و زمیندر اصل یک نام تجاری بریتانیایی/ایرلندی است.
• کابل های معادل در سرتاسر جهان وجود دارند اما با نام های مختلف:

1. انگلستان/ایرلند →6242Y / H6242Y
2. قاره اروپا →NYM-جی
3. ایالات متحده آمریکا →NM-B (Romex)
4. کانادا →NM-D
5. استرالیا/نیوزیلند →TPS تخت
6. آفریقای جنوبی، هنگ کنگ، سنگاپور →تخت دوقلو و زمین یا 6242Y

• تفاوت ها عمدتاً در آنها نهفته استکدهای رنگ، طراحی غلاف و استانداردهای فنی.

در تجارت بین‌المللی یا پروژه‌های فرامرزی، بهتر است از آن استفاده کنیدتعیین رسمی(6242Y, NM-B, NYM-J, TPS) به جای "Twin and Earth" برای جلوگیری از سردرگمی.
