هنگام طراحی یک سیستم انرژی خورشیدی، یکی از مهم ترین ملاحظات تعیین اندازه پنل های خورشیدی مورد نیاز برای حداکثر بازده است. این تصمیم به عوامل متعددی مانند انرژی مورد نیاز، فضای موجود و شرایط محیطی بستگی دارد. در کنار اندازه و کارایی پنل های خورشیدی، انتخاب و مدیریت کابل های خورشیدی و سیم های خورشیدی نقشی اساسی در عملکرد کلی سیستم ایفا می کند. این مقاله به مفهوم کارایی پنل خورشیدی، عوامل موثر بر آن و اهمیت کابلها و سیمهای خورشیدی در یک راهاندازی بهینه میپردازد.
1. درک کارایی پنل خورشیدی
1.1. بازده پنل خورشیدی چیست؟
بازده پنل خورشیدی درصد نور خورشیدی که یک پنل می تواند به انرژی الکتریکی قابل استفاده تبدیل کند را اندازه گیری می کند. به عنوان مثال، یک پنل خورشیدی با کارایی 20 درصد، 20 درصد از نور خورشیدی را که دریافت می کند به برق تبدیل می کند. پانل های با راندمان بالاتر می توانند قدرت بیشتری را از یک منطقه خاص تولید کنند و آنها را برای فضاهای محدود ایده آل می کند.
1.2. عوامل موثر بر کارایی پنل خورشیدی
نوع پنل:
پانل های تک کریستالی: بالاترین راندمان (20-22٪) را به دلیل ترکیب سیلیکونی خالص ارائه می دهند.
پانل های پلی کریستالی: کمی کارآمدتر (15-17%) اما مقرون به صرفه تر.
پانل های لایه نازک: سبک و منعطف اما از نظر راندمان کمتر (10-12%).
در دسترس بودن نور خورشید: مناطقی که نور خورشید فراوان دارند از پانلهای با کارایی کمتر و بزرگتر سود بیشتری میبرند، در حالی که مناطقی با نور خورشید محدود ممکن است به پانلهای کوچکتر و با کارایی بالا نیاز داشته باشند.
دما: دمای بالا می تواند عملکرد پانل را کاهش دهد. پانل های با ضریب دمای پایین در آب و هوای گرم عملکرد بهتری دارند.
گرد و غبار و سایه: کثیفی و سایه جزئی به طور قابل توجهی بر کارایی پنل های خورشیدی تأثیر می گذارد.
2. اندازه پنل خورشیدی بهینه
2.1. سیستم مورد نیاز
برای تعیین اندازه بهینه پنل های خورشیدی برای کارایی، انرژی مورد نیاز خود را محاسبه کنید. به عنوان مثال، خانواری که 30 کیلووات ساعت در روز مصرف می کند ممکن است به موارد زیر نیاز داشته باشد:
خروجی خورشیدی مورد نیاز (کیلووات)=مصرف انرژی روزانه (کیلووات ساعت) ساعات اوج خورشید در روز\text{خروجی خورشیدی مورد نیاز (کیلووات)}=\frac{\text{مصرف انرژی روزانه (کیلووات ساعت)} }{\text{ ساعات اوج خورشید در روز}}خروجی خورشیدی مورد نیاز (کیلووات)=پیشترین ساعات خورشیدی در روز مصرف انرژی روزانه (کیلووات ساعت)
اگر موقعیت مکانی شما روزانه 5 ساعت اوج آفتاب دریافت می کند:
خروجی مورد نیاز=305=6 kW\text{خروجی مورد نیاز}=\frac{30}{5}=6 \, \text{kW}خروجی مورد نیاز=530{{6 }} کیلووات
برای یک سیستم 6 کیلو وات، اندازه پانل به کارایی و خروجی هر پانل بستگی دارد. یک پنل استاندارد ممکن است 350 وات تولید کند، بنابراین شما تقریباً نیاز دارید:
تعداد پانلها{{0}}اندازه سیستم (kW) خروجی پانل (kW)=60.35≈17 پانل.\text{تعداد پانلها}=\frac{\text {System Size (kW)}}{\text{ Panel Output (kW)}}=\frac{6}{0.35} \approx 17 \, \text{panels}. تعداد پانلها{10}}خروجی پانل (کیلووات) اندازه سیستم (کیلووات){11}}.356≈17 پانل.
2.2. در دسترس بودن فضا
پانل های با راندمان بالا برای فضای محدود سقف ایده آل هستند، زیرا پانل های کمتری برای برآوردن نیازهای انرژی مورد نیاز است. برای فضاهای بزرگتر، پانل های با راندمان کمتر اما مقرون به صرفه تر ممکن است راه حل مقرون به صرفه ای باشد.
3. نقش کابل ها و سیم های خورشیدی
کابلها و سیمهای خورشیدی اجزای حیاتی هر سیستم خورشیدی هستند که وظیفه انتقال نیروی تولید شده توسط پانلها به اینورتر، باتریها و در نهایت خانه را بر عهده دارند. انتخاب کابل ها و سیم های مناسب ایمنی، کارایی و طول عمر سیستم را تضمین می کند.
3.1. انواع کابل و سیم خورشیدی

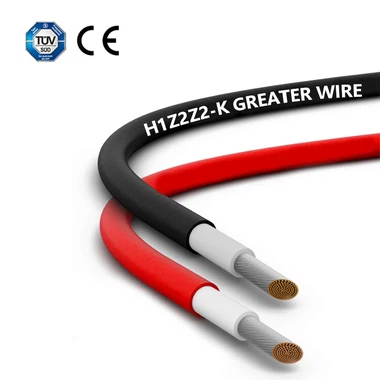

کابل های PV (فتوولتائیک).:
کابل های PV که به طور خاص برای کاربردهای خورشیدی طراحی شده اند، مقاوم در برابر اشعه ماوراء بنفش، بادوام و مناسب برای استفاده در فضای باز هستند.
سیم های خورشیدی:
این پنل های خورشیدی منفرد را به صورت سری یا موازی به هم متصل می کنند و امکان انعطاف پذیری در پیکربندی آرایه را فراهم می کنند.
کابل های باتری:
بانک باتری را به سیستم وصل کنید. این کابل ها برای تحمل جریان بالا ضخیم تر هستند.
کابل های اینورتر:
برق DC را از پانل ها به اینورتر منتقل کنید، جایی که برای مصارف خانگی به AC تبدیل می شود.
سیم های زمین:
با اتصال به زمین و جلوگیری از شوک الکتریکی یا آسیب سیستم ایمنی را تامین کنید.
3.2. اهمیت اندازه مناسب کابل
کارایی یک سیستم خورشیدی به طور قابل توجهی به حداقل کردن تلفات انرژی به دلیل مقاومت در کابل ها بستگی دارد. اندازه مناسب کابل ها و سیم های خورشیدی بسیار مهم است:
افت ولتاژ:
کاهش قابل توجه ولتاژ باعث کاهش توان تحویلی به اینورتر یا باتری ها می شود. این به ویژه برای کابل های طولانی تر مهم است.
افت ولتاژ (%)=جریان (A)×طول کابل (m)×مقاومت (Ω/m) ولتاژ (V)×100\text{افت ولتاژ (\%)}=\frac {\text{جریان (A)} \times \text{طول کابل (m)} \times \text{مقاومت (Ω/m)}}{\text{ولتاژ (V)}} \times 100افت ولتاژ (%){4}}ولتاژ (V)جریان (A)×طول کابل (m)×مقاومت (Ω/m) × 100
توصیه می شود افت ولتاژ را زیر 3 درصد نگه دارید.
سیم سنج:
سیستم سیم سنج آمریکایی (AWG) ضخامت سیم های خورشیدی را تعیین می کند. سیستمهای بزرگتر یا مسافتهای طولانیتر به کابلهای ضخیمتر (اعداد AWG کمتر) نیاز دارند.
3.3. ملاحظات کلیدی برای کابل های خورشیدی
مواد:
سیم های مسی: رسانایی و دوام عالی.
سیم های آلومینیومی: مقرون به صرفه اما کمتر رسانا است.
عایق:
عایق با کیفیت بالا از آسیب UV و سایش ناشی از آب و هوا جلوگیری می کند.
انعطاف پذیری:
کابل های انعطاف پذیر نصب را آسان می کنند و در برابر سایش ناشی از حرکت یا لرزش مقاومت می کنند.
استانداردها و گواهینامه ها:
اطمینان حاصل کنید که کابل ها با استانداردهای صنعتی مانند IEC یا UL برای ایمنی و عملکرد مطابقت دارند.
4. افزایش کارایی سیستم با نصب مناسب
4.1. تنظیمات سیم کشی
پانل های خورشیدی را می توان به صورت سری، موازی یا ترکیبی متصل کرد:
اتصال سری: در حالی که جریان ثابت می ماند، ولتاژ را افزایش می دهد.
اتصال موازی: جریان را افزایش می دهد در حالی که ولتاژ ثابت می ماند.
پیکربندی را بر اساس الزامات ورودی اینورتر و مشخصات پنل انتخاب کنید.
4.2. مدیریت کابل
مسیریابی کابل و حفاظت مناسب برای جلوگیری از اتلاف انرژی و تضمین طول عمر سیستم ضروری است. برای سازماندهی و محافظت از سیم ها از بند کابل، مجرا یا ترانک استفاده کنید.
4.3. تعمیر و نگهداری منظم
کابل ها و اتصالات را به صورت دوره ای برای علائم سایش، خوردگی یا آسیب بررسی کنید. پانل های تمیز برای به حداکثر رساندن جذب نور خورشید و اطمینان از عملکرد مطلوب.
5. ترکیب کارایی پانل با عملکرد کابل
پنل های خورشیدی با راندمان بالا به تنهایی نمی توانند یک سیستم بهینه را تضمین کنند. انتخاب و مدیریت کابل ها و سیم های خورشیدی به طور مستقیم بر عملکرد کلی تأثیر می گذارد. به عنوان مثال، استفاده از کابل های کم اندازه یا کم کیفیت می تواند مزایای پانل های با راندمان بالا را با ایجاد تلفات انرژی قابل توجه خنثی کند.
با تطبیق دقیق اندازه و کارایی پنل های خورشیدی با کابل ها و سیم های خورشیدی مناسب، می توانید تولید، ذخیره و استفاده انرژی را به حداکثر برسانید.
