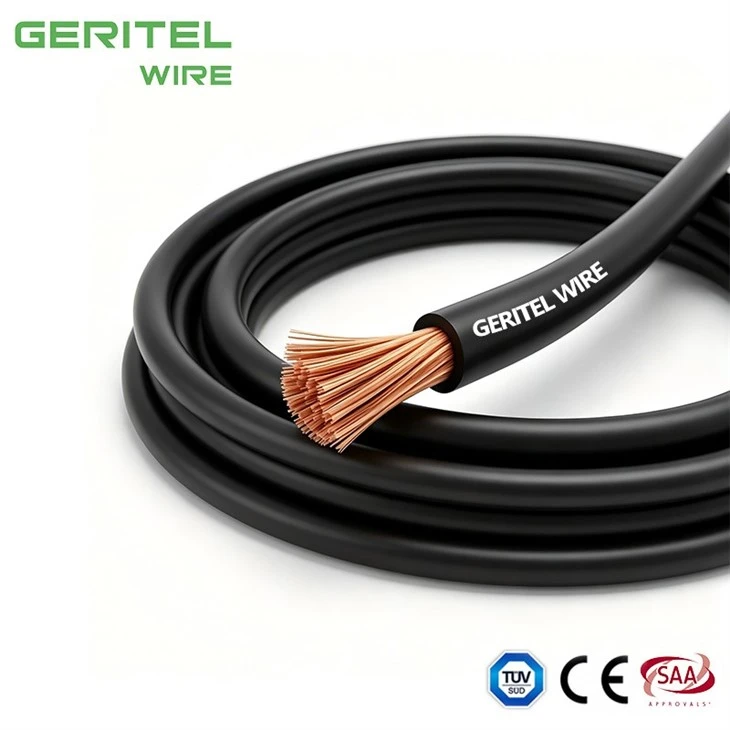

single core PVC cable for packaging machines

محصول واقعی شات

internal wiring wire for packaging machines

flexible panel wire for conveyor systems

سیم ماشین انعطاف پذیر برای مدارهای تجهیزات داخلی ثابت

ماشین‌سازان به هادی‌هایی نیاز دارند که بتوانند به طور موثر در داخل جعبه‌های کنترل، محفظه‌های الکتریکی و قسمت‌های ترمینال محافظت شده هدایت شوند. H07V{2}}K برای سیم کشی کنترل ماشین در مدارهای داخلی ثابت که در آن جابجایی انعطاف پذیر در هنگام مونتاژ مهم است، مناسب است. ساختار رشته‌ای ظریف آن به کابل تجهیزات صنعتی اجازه می‌دهد تا در اطراف اجزا و کانال‌های کابینت خم شود بدون اینکه برای حرکت دینامیکی مکرر در نظر گرفته شود. GERITEL WIRE می تواند OEM های ماشین را با انتخاب رنگ، شناسایی سفارشی، بسته بندی قرقره و اسناد صادرات پشتیبانی کند. برایسیم ماشین آلات OEM، انتخاب کابل نهایی باید ولتاژ مدار، جریان، دما، طراحی ترمینال و اینکه آیا تجهیزات به تأییدیه‌های{0}منطقه‌ای یا چند استاندارد فراتر از استاندارد H07V-K نیاز دارند، در نظر گرفته شود.

مشخصات محصول

single core PVC cable for conveyor systems

برنامه های کاربردی

سیم کشی پانل پی وی سی برای استفاده در کنترل سوئیچ، رله و پانل های ابزار دقیق تابلو برق و برای اهدافی مانند اتصالات داخلی در تجهیزات یکسو کننده، استارت موتور و کنترلر.

مشخصات
رتبه بندی ولتاژ Uo/U	H05V-K:300/500V H07V-K:450/750V
درجه بندی دما	ثابت: -30 درجه تا +70 درجه خمیده: -5 درجه تا +70 درجه
حداقل شعاع خمشی	ثابت: 6 x قطر کلی
هادی	هادی مسی انعطاف پذیر کلاس 5
عایق	پی وی سی (پلی وینیل کلراید)
رنگ عایق	قرمز، سیاه، آبی، نارنجی، زرد، سفید، سبز/زرد، بنفش، صورتی، خاکستری، قهوه ای
استانداردها	EN 50525-2-31,EN 60228 بازدارنده شعله طبق IEC/EN 60332-1-2 مقاوم در برابر اشعه ماوراء بنفش

ابعاد

مساحت مقطع اسمی میلی متر مربع

	قطر کلی اسمی میلی متر مربع	وزن اسمی کیلوگرم بر کیلومتر
	قطر کلی اسمی میلی متر مربع	وزن اسمی کیلوگرم بر کیلومتر
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

هادی ها

صلیب اسمی بخشمنطقه ال میلی متر مربع	حداکثر قطر سیم ها در هادی میلی متر	حداکثر مقاومت هادی در 20 درجه اهم / کیلومتر
صلیب اسمی بخشمنطقه ال میلی متر مربع	حداکثر قطر سیم ها در هادی میلی متر	سیم های ساده
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ویژگی های الکتریکی

صلیب اسمی منطقه انتخابی میلی متر مربع	روش مرجع الف (محصور در مجرای حرارتی دیوار عایق و غیره) آمپر		روش مرجع ب (محصور در کانال در دیوار یا داخل ترانکینگ و غیره) آمپر		روش مرجع ج (کلیپ شده مستقیم) آمپر		روش مرجع F (در سینی کابل هوای آزاد یا سوراخ دار و غیره افقی یا عمودی و غیره) آمپر
							لمس کردن			با فاصله یک قطر
							لمس کردن			2 کابل تک فاز-ACor DC فاز یا سه کابل سه فاز-فاز AC
	2 کابل تک فاز- Acor DC	3 یا 4 کابل سه فاز- AC	2 کابل تک فاز- Acor DC	3 یا 4 کابل سه فاز- AC	2 کابل تک فاز- AC یا DC	3 یا 4کابل ها سه-فاز AC	2 کابل تک فاز AC یا DCتخت	3 کابل سه فاز- ACflat	3 کابل سه فاز- ACtrefoil	افقی	عمودی
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

گواهینامه ها

internal wiring wire for conveyor systems

wire for robot control cabinets

بسته بندی

رول

flexible panel wire for robot control cabinets

قرقره پلاستیکی

single core PVC cable for robot control cabinets

قرقره چوبی کوچک

برنامه

internal wiring wire for robot control cabinets

پنل کنترل صنعتی

اتصال برق انرژی های تجدیدپذیر

سیم کشی تابلو برق

مورد

flexible panel wire for factory automation systems

ارتقاء سوئیچ برد فرودگاه آدلاید

single core PVC cable for factory automation systems

توزیع برق اصلی تابلو برق صنعتی

internal wiring wire for factory automation systems

تعویض کابل انعطاف پذیر تابلوی اصلی

چرا ما را انتخاب کنید

30سالها تجربه
در یک سرویس-

Dongguan Greater Wire & Cable Co., Ltd. یک تولید کننده حرفه ای کابل-در چین است که راه حل های کابل برق تایید شده را برای پروژه های ساختمانی، صنعتی، معدنی، انرژی و زیرساختی در سراسر جهان ارائه می کند.

ما با یک کارخانه 30000 متر مربعی، 30 خط تولید، مهندسین مجرب و تیم کنترل کیفیت دقیق، محصولات کابلی قابل اعتماد، قابل ردیابی و سازگار را برای کاربردهای مهندسی بین المللی ارائه می کنیم. محصولات ما توسط گواهینامه هایی از جمله SAA، UL، cUL، VDE، TÜV، CE، CB، IEC، BPS و ISO پشتیبانی می شوند.

ما متعهد به ایمنی، کیفیت، شفافیت و شراکت بلند مدت هستیم. از بازرسی مواد خام تا آزمایش محصول نهایی، هر دسته به دقت کنترل می شود تا از عملکرد پایدار و استفاده قابل اعتماد پروژه اطمینان حاصل شود.

کیفیت معتبر کابل بزرگتر -. تامین قابل اعتماد ارزش مهندسی

15K

پروژه های تمام شده

150+

کارکنان حرفه ای

15K

مشتریان خوشحال

92+

جوایز و گواهینامه ها

تجهیزات گیاهی

flexible panel wire for process automation panels

single core PVC cable for process automation panels

internal wiring wire for process automation panels

گواهینامه های جهانی

flexible panel wire for machine tools

عکس های مشتری

single core PVC cable for machine tools

حمل و نقل بین المللی

حمل و نقل دریایی

ما راه‌حل‌های قابل اعتماد حمل‌ونقل دریایی را برای-سفارش‌های بزرگ ارائه می‌کنیم. کالاهای شما به‌طور ایمن بسته‌بندی شده و در کانتینرها ارسال می‌شوند و از تحویل مقرون‌به‌صرفه به بنادر در سراسر جهان اطمینان حاصل می‌کنند.

حمل و نقل هوایی

برای تحویل سریع‌تر، خدمات حمل و نقل هوایی ما تضمین می‌کند که محصولات شما به سرعت به مقاصد بین‌المللی می‌رسند، با جابجایی دقیق و ردیابی کامل در طول مسیر.

بین المللی اکسپرس

به محموله های فوری نیاز دارید؟ خدمات اکسپرس بین‌المللی ما سفارش‌های کوچک تا متوسط را به‌طور کارآمد ارائه می‌کند، و خدمات درب به درب را با ردیابی زمان واقعی-برای آرامش خاطر ارائه می‌کند.

شریک تعاونی

ما به دنبال یک شریک تعاونی برای گسترش تجارت خود هستیم.

flexible panel wire for production line controls

single core PVC cable for production line controls

internal wiring wire for production line controls

panel wiring cable for motor starter panels

flexible copper wire for motor starter panels

PVC insulated wire for motor starter panels

چگونه با ما همکاری کنیم؟

به سادگی نیازهای خود را به اشتراک بگذارید، راه حل حرفه ای ما را دریافت کنید، نمونه ها را تأیید کنید و از تولید سریع و قابل اعتماد لذت ببرید و از تحویل در سراسر جهان - کار با ما به همین سادگی است.

آدرس ما

ساختمان 2، شماره. 40 جاده دوم لوکسی، شهر لیائوبو، شهر دونگوان، استان گوانگدونگ، چین

شماره تلفن

+86 136 6257 9592

+86 135 1078 4550

ایمیل-

manager01@greaterwire.com

سوالات متداول

چگونه می توانم از بریدن رشته ها هنگام جدا کردن H07V-K جلوگیری کنم؟

هنگام پردازش کابل سیم کشی خودکار، عمق تیغه را تنظیم کنید و طول-را بکشید تا PVC بدون سوراخ کردن رشته های مسی جدا شود. یک نمونه جدا شده باید قبل از شروع تولید، به ویژه پس از تغییر اندازه سیم یا ابزار، بازرسی شود. GERITEL WIRE می‌تواند بسته‌بندی تولید را با نیازهای-دستورالعمل فروشگاهی، پردازش سیم خودکار یا انبارداری توزیع‌کننده برای سفارش‌های تکراری هماهنگ کند.

آیا می توان H07V-K را در پایانه های حلقه قرار داد؟

H07V{1}}K را می توان به عنوان سیم پانل گیره چین استفاده کرد زمانی که گیره برای کلاس هادی طراحی شده باشد و ابزار/پروفایل چین با سیستم ترمینال مطابقت داشته باشد. آزمایش کششی یا تأیید فرآیند برای تولید- OEM با حجم بالا مفید است. اگر پروژه دارای چندین مدار یا بازار مقصد باشد، GERITEL WIRE می‌تواند به جداسازی برنامه‌های H07V-K از مدارهایی که نیاز به کابل LSZH، غربال‌شده، دمای-بالا-یا پیوسته دارند کمک کند.

چه چیزی باعث می شود که یک فرول H07V-K را از بین ببرد؟

هنگامی که اندازه فرول، پروفیل پیچ، طول نوار یا کالیبراسیون ابزار اشتباه باشد، یک فرول می‌تواند سیم پیچ‌دار پیچ را بکشد. درج هادی را بازرسی کنید و به جای افزایش صرفاً نیروی چین، یک بررسی فرآیند انجام دهید. GERITEL WIRE می تواند بررسی داده های فنی و بسته بندی صادراتی عملی را ارائه دهد تا تیم خرید قبل از تأیید تولید انبوه اطلاعات واضح تری داشته باشد.

آیا می‌توان H07V-K را در دستگاه‌های برش خودکار-نوار- پردازش کرد؟

بله، H07V{1}}K مناسب استکابل پردازش سیم خودکارهنگامی که دستگاه به درستی برای عایق و هادی کلاس 5 تنظیم شده است. ابتدا-بررسی‌های مقاله باید طول برش، کیفیت نوار و عملکرد چین‌خوردگی را قبل از تولید مداوم تأیید کنند. برای برنامه‌های بلندمدت، GERITEL WIRE می‌تواند شناسایی رنگ، برچسب‌ها و اسناد سفارش را هماهنگ کند تا خطاهای دریافت و مونتاژ قابل اجتناب را کاهش دهد.
